Порт зарядки Kugoo G2 Pro: диагностика, замена и всё, что нужно сделать самому
Те, кто умеет делать что-то своими руками, знают: большинство поломок выглядят страшнее, чем они есть на самом деле. Треснувший ящик комода, расшатанный стул, вздувшийся ламинат — в каждом случае, если понять причину и найти правильный компонент, ремонт оказывается проще, чем казалось вначале. С электросамокатом та же история. Порт зарядки Kugoo G2 Pro — деталь, которую многие везут в сервис, даже не попробовав разобраться. А между тем это небольшой стандартный разъём, замена которого при наличии нужного компонента занимает меньше часа. В этой статье — всё по порядку: как диагностировать проблему, что нужно для замены и на что обратить внимание, чтобы сделать правильно.
Зачем вообще в этом разбираться
Порт зарядки — единственная точка, через которую энергия попадает в аккумулятор самоката. Если этот разъём работает нештатно, всё остальное теряет смысл: двигатель, колёса, тормоза — не важно, если самокат не заряжается. При этом сам порт стоит значительно дешевле, чем аккумулятор, и значительно дешевле, чем работа сервиса. Понять, что проблема именно в порту, а не в зарядном устройстве или BMS — уже половина решения.

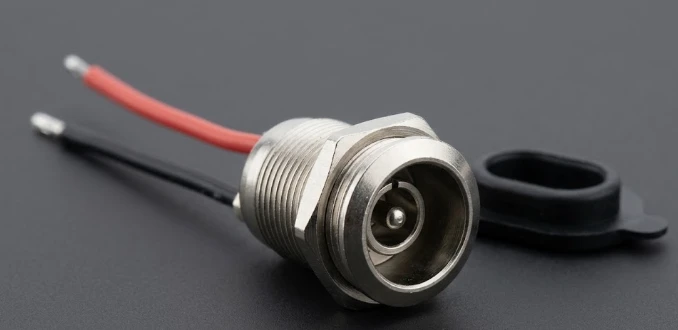

Важный момент для тех, кто работает руками: порт зарядки на G2 Pro — это физически небольшой DC-разъём диаметром 5.5×2.1 мм или схожего формата, вмонтированный в корпус деки. Он держится на двух проводах с полярностью (плюс на центральный контакт, минус на внешнее кольцо) и механически закреплён в стенке деки гайкой или клипсой. Конструктивно ничего сложного — аналог разъёмов, которые используются в десятках бытовых устройств.
Шаг первый: убедитесь, что проблема именно в порту
Прежде чем разбирать самокат, стоит исключить другие причины неудачной зарядки. Порядок проверки — от простого к сложному.
Проверьте зарядное устройство. Возьмите мультиметр и измерьте напряжение на выходе зарядника — без подключения к самокату. Для G2 Pro это должно быть около 42 В (при полном заряде батареи 36 В, зарядник выдаёт 42 В). Если напряжения нет или оно значительно ниже — проблема в зарядном, а не в порту. Замените зарядник и проверьте снова.
Осмотрите кабель зарядника. Перегиб кабеля у основания вилки или у блока — частая причина внутреннего обрыва. Пошевелите кабель у разъёма при подключённом зарядном: если индикатор реагирует на движение кабеля — обрыв именно там.
Осмотрите сам порт снаружи. Снимите резиновую заглушку и осмотрите отверстие. Видите почернение, оплавленный пластик, деформированный центральный штырь или инородные предметы внутри — это диагноз. Если контакты выглядят нормально — проверьте с помощью мультиметра: щуп к центральному пину, второй к внешнему кольцу, подключите зарядник. Должно показывать напряжение. Нет — порт не принимает сигнал.
Проверьте посадку разъёма. Вставьте штекер зарядного в порт и попробуйте слегка покачать его в разные стороны. Если индикатор зарядки то появляется, то исчезает — проблема в потере контакта из-за износа или деформации разъёма.
Что нужно для замены
Набор инструментов несложный, большинство из них есть у любого, кто занимается ремонтом или изготовлением мебели.
Крестовая отвёртка (Phillips #2 и #1) — для снятия крышки деки. Шестигранники на 3 и 4 мм — для болтов рамы. Мультиметр — для проверки напряжения и полярности. Паяльник мощностью 25–40 Вт с тонким жалом и припой — если порт подключён пайкой. Плоскогубцы и кусачки. Изолента или термоусадочная трубка. Опционально — фен для термоусадки.
Если паяльника нет — не страшно. На некоторых версиях G2 Pro порт подключён к плате через клеммный разъём, а не пайкой. В таком случае паяльник не нужен совсем.
Разборка: как добраться до порта
Деку G2 Pro нужно разобрать, чтобы получить доступ к внутренней стороне порта. Порядок действий стандартный для большинства версий G2 Pro.
Переверните самокат колёсами вверх. Найдите винты на нижней панели деки — обычно восемь-десять крестовых или шестигранных болтов по периметру. Выкрутите все и уберите в одно место — они маленькие, теряются легко. Аккуратно снимите нижнюю крышку деки: она может держаться на защёлках, поддевайте без усилия, чтобы не сломать пластик.
После снятия крышки видите внутренности деки: аккумулятор, контроллер, жгуты проводов. Порт зарядки находится у стенки деки — там, где снаружи расположено отверстие с заглушкой. Два провода от него уходят к плате или непосредственно к аккумулятору через защитную схему.
Сфотографируйте расположение проводов до разборки — это избавит от путаницы при сборке.
Замена порта: пошагово
Когда добрались до порта — дальше несложно.
Определите, как он крепится в корпусе. Обычно снаружи — гайка-барашек или стопорное кольцо, которое удерживает разъём в отверстии деки. Откручивается плоскогубцами. Если порт вклеен — аккуратно поддевается тонкой отвёрткой.
Отсоедините провода. Если пайка — прогрейте паяльником каждый контакт и потяните провод. Если клеммное соединение — просто разъедините. Запомните или отметьте маркером, какой провод был на центральном пине (плюс), какой на кольце (минус). Перепутать нельзя — разъём будет подключён с неправильной полярностью, и зарядка не пойдёт, а в худшем случае пострадает BMS.
Установите новый порт в обратном порядке. Вставьте в отверстие деки, закрепите гайкой. Подключите провода с правильной полярностью — плюс к центральному пину, минус к кольцу. Если паяете — хорошо прогрейте контакт, соединение должно быть блестящим, без холодной пайки. Изолируйте оголённые контакты термоусадкой или изолентой.
Перед сборкой деки — проверьте. Подключите зарядник и убедитесь, что индикатор зарядки загорелся и работает стабильно. Только после этого закрывайте крышку и закручивайте болты.
Где найти правильный разъём
Здесь главное — совместимость. Диаметр, полярность, тип крепления и длина проводных выводов должны соответствовать оригинальному порту G2 Pro. «Похожий разъём из магазина радиодеталей» может оказаться с другим диаметром или обратной полярностью.
Подобрать совместимый вхідний порт зарядки именно для Kugoo G2 Pro можна за цим посиланням — деталь підібрана під цю модель, є опис і доставка по всій Україні.
Несколько слов о профилактике
После замены стоит ввести несколько привычек, которые продлевают ресурс нового порта.
Всегда закрывайте резиновую заглушку после зарядки. Это единственный барьер между разъёмом и внешней средой. Если заглушка потерялась или деформировалась — замените её: это дешевле, чем снова менять порт.
Подключайте зарядник ровно, без перекоса. Разъём рассчитан на осевую нагрузку — боковые усилия постепенно расшатывают крепление в корпусе деки.
Периодически — раз в несколько месяцев — проверяйте контакты разъёма. Капля контактного спрея или протирка ватной палочкой с изопропиловым спиртом удаляет оксидный слой и поддерживает чистый контакт.
Используйте только оригинальное или сертифицированное зарядное устройство с параметрами для G2 Pro. Несовместимый блок питания — главная причина теплового повреждения разъёма.
Итог
Порт зарядки — небольшая деталь с простой функцией, но критическая по значению. Диагностика занимает десять минут с мультиметром, замена — полчаса при наличии нужного компонента. Для тех, кто привык работать руками, это вполне решаемая задача. Весь ассортимент запчастей для G2 Pro и других моделей самокатов — в магазине Mobline с доставкой по всей Украине.
